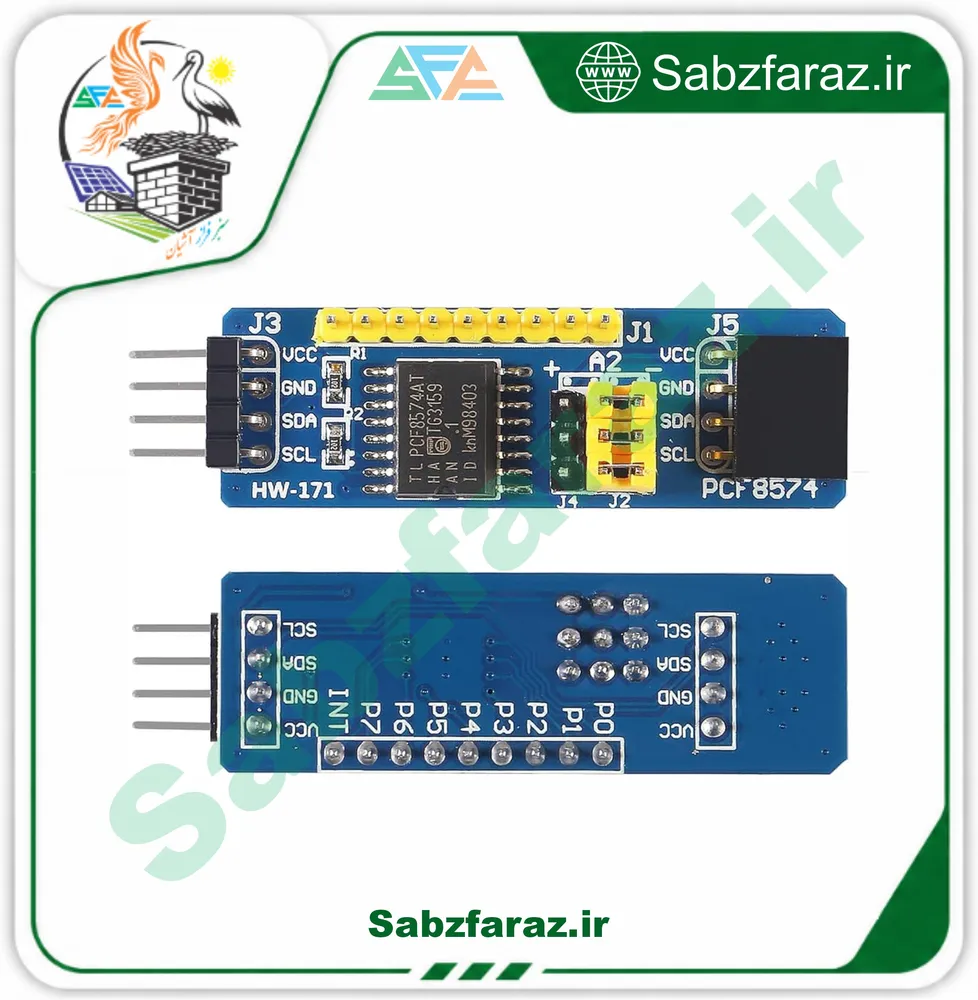

PCF8574 I2C 8-Bit I/O Expander Module HW-171
جدیدکد محصول: Mp1149
جمع کل: ۱۴۹٬۰۰۰ تومان(۱ عدد × ۱۴۹٬۰۰۰ تومان)
ماژول توسعهدهنده I2C هشتکاناله PCF8574 مدل HW-171؛ افزودن ۸ پایه دیجیتال به آردوینو، ESP و رزبری پای با فقط دو سیم. مناسب کنترل LED، رله و خواندن کلید.

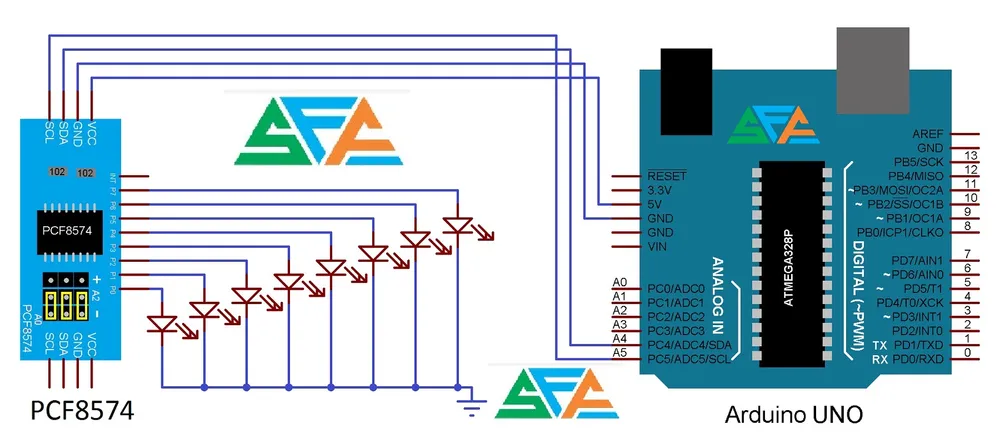

ماژول توسعهدهنده I2C هشتکاناله PCF8574 مدل HW-171 – افزودن ۸ پایه دیجیتال با دو سیم -------------------------------------------------------------------------------------------------------------- ماژول PCF8574 مدل HW-171 یک توسعهدهنده ورودی/خروجی (I/O Expander) با ۸ کانال دیجیتال است که از طریق پروتکل I2C کنترل میشود. با استفاده از این ماژول میتوانید تعداد پایههای دیجیتال میکروکنترلر خود (آردوینو، ESP8266، ESP32، رزبری پای و ...) را تنها با دو خط SDA و SCL، هشت عدد افزایش دهید. این قابلیت برای پروژههایی که به ورودی/خروجی زیادی نیاز دارند اما میکروکنترلر پایه کافی ندارد، بسیار کاربردی است. از جمله کاربردهای رایج آن میتوان به کنترل چندین LED، خواندن کلیدها، راهاندازی رلهها و اتصال سنسورهای دیجیتال اشاره کرد. آدرسدهی از طریق سه پایه A0، A1 و A2 امکان اتصال تا ۸ ماژول روی یک باس I2C را فراهم میکند؛ بنابراین میتوانید تا ۶۴ پایه دیجیتال اضافی داشته باشید. ⚙️ مشخصات فنی - تراشه: PCF8574 - تعداد کانال: 8 (P0 تا P7) - رابط: I2C - ولتاژ کاری: 2.5 تا 6 ولت DC - حداکثر جریان هر پین: حدود 25 میلیآمپر - آدرس I2C: 0x20 تا 0x27 (با پینهای A0/A1/A2) - مقاومتهای Pull-up: دارد (روی برد) - ابعاد تقریبی: 25 × 15 × 5 میلیمتر 📌 کاربردهای رایج - افزایش تعداد ورودی/خروجیهای دیجیتال در آردوینو و ESP - کنترل چندین LED، رله، بازر یا نمایشگر - خواندن کلیدها و سنسورهای دیجیتال - پروژههای اینترنت اشیا با تعداد زیاد عملگر - اتوماسیون خانگی و سیستمهای مانیتورینگ 💡 نکات مهم - هنگام استفاده از چند ماژول، آدرس هرکدام را با پینهای A0/A1/A2 متفاوت تنظیم کنید. - برای فاصلههای طولانی، مقاومتهای Pull-up خارجی 4.7kΩ روی SDA/SCL اضافه کنید. - پینهای PCF8574 از نوع شبهدوطرفه هستند؛ برای خواندن یک پین ابتدا باید آن را HIGH کنید (کتابخانههای آماده این کار را خودکار انجام میدهند). - چون جریان خروجی محدود است، برای بارهای پرمصرف از ترانزیستور یا رله استفاده کنید. - برای راهاندازی آسان، از کتابخانههای PCF8574 در Arduino IDE استفاده کنید. 📦 محتویات بسته - ۱ عدد ماژول PCF8574 مدل HW-171 - هدر نری (در صورت همراه بودن) -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضهکنندهی انواع قطعات الکترونیک، ماژولهای I2C و رابطهای دیجیتال. از PCF8574 و سایر توسعهدهندههای I/O تا سنسورها، بردهای آردوینو و ابزار دقیق، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz**
| تراشه | PCF8574 |
| تعداد کانال | 8 (P0 تا P7) |
| رابط | I2C |
| ولتاژ کاری | 2.5 تا 6 ولت DC |
| حداکثر جریان هر پین | حدود 25 میلیآمپر |
| آدرس I2C | 0x20 تا 0x27 (قابل تنظیم با A0-A2) |
| مقاومت Pull-up | دارد |
| ابعاد تقریبی | 25 × 15 × 5 میلیمتر |
| وزن تقریبی | 5 گرم |
