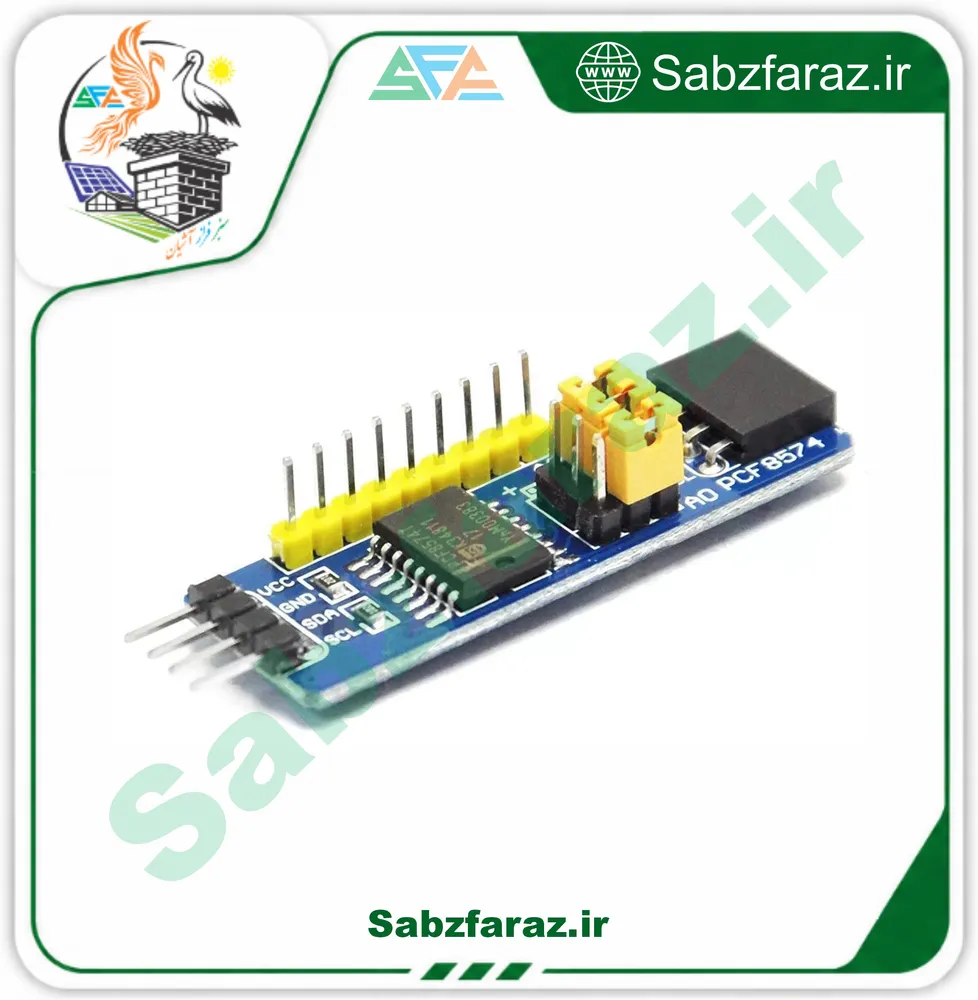

افزایش پایه آردوینو با ماژول PCF8574 مدل HW-171

آیا تا به حال در میانه‌‌ی طراحی یک پروژه‌ی هوشمندسازی یا رباتیک، با اخطار کمبود پایه‌های دیجیتال (I/O) روی برد آردوینو یا ESP مواجه شده‌اید و مجبور شده‌اید بخش‌هایی از امکانات طرح خود را حذف کنید؟ این یکی از بزرگ‌ترین چالش‌های مهندسان و علاقه‌مندان به الکترونیک است؛ زمانی که سنسورها، کلیدها، رله‌ها و نمایشگرهای متعدد، تمام پین‌های برد اصلی را اشغال می‌کنند و دیگر جایی برای اضافه کردن قطعه جدید باقی نمی‌ماند.

خوشبختانه راهکار این مشکل، تعویض برد اصلی با یک برد گران‌تر نیست. ماژول توسعه‌دهنده I2C هشت‌کاناله PCF8574 مدل HW-171 ابزاری فوق‌العاده کاربردی، ارزان‌قیمت و هوشمندانه است که تنها با اشغال دو پایه از میکروکنترلر شما (SDA و SCL)، هشت پایه ورودی/خروجی دیجیتال جدید در اختیارتان قرار می‌دهد.

چرا ماژول PCF8574 مدل HW-171 نجات‌دهنده پروژه‌های شماست؟

پروتکل ارتباطی I2C به شما این امکان را می‌دهد که با حداقل تعداد سیم، تجهیزات متعددی را به یکدیگر متصل کنید. تراشه PCF8574 که قلب تپنده‌ی این ماژول است، داده‌ها را از طریق این گذرگاه دریافت کرده و آن‌ها را به ۸ پایه دیجیتال مجزا (P0 تا P7) تبدیل می‌کند. نکته شگفت‌انگیز اینجاست که شما محدود به اضافه کردن تنها ۸ پایه نیستید!

یکی از بزرگ‌ترین مزایای ماژول HW-171، قابلیت آدرس‌دهی سخت‌افزاری آن از طریق پایه‌های A0، A1 و A2 است. این ویژگی به شما اجازه می‌دهد تا ۸ ماژول مجزا را به صورت هم‌زمان روی یک باس I2C متصل کنید و بدون درگیر کردن پایه‌های بیشتر از میکروکنترلر، مجموعاً ۶۴ پایه دیجیتال اضافی به پروژه خود بیفزایید.

مشخصات فنی و ساختاری ماژول HW-171 چیست؟

شناخت دقیق ویژگی‌های الکتریکی و فیزیکی ماژول به شما کمک می‌کند تا مداری ایمن و بدون نقص طراحی کنید. در ادامه مشخصات کلیدی این برد را بررسی می‌کنیم:

• تراشه اصلی: PCF8574 با عملکرد پایدار و مصرف انرژی بسیار پایین
• تعداد کانال‌ها: ۸ پایه ورودی/خروجی دیجیتال (P0 تا P7)
• پروتکل ارتباطی: I2C (پایه‌های SDA و SCL)
• ولتاژ کاری: ۲.۵ تا ۶ ولت DC (سازگار کامل با سیستم‌های ۳.۳V و ۵V)
• محدوده آدرس I2C: قابل تنظیم از 0x20 تا 0x27 به وسیله پین‌های A0/A1/A2
• مقاومت‌های Pull-up: تعبیه شده روی خود برد برای بهبود پایداری سیگنال
• حداکثر جریان خروجی: حدود ۲۵ میلی‌آمپر برای هر پین (مناسب برای تحریک ترانزیستور یا LED)
• ابعاد فیزیکی: ۲۵ × ۱۵ × ۵ میلی‌متر (بسیار کوچک و مناسب برای فضاهای محدود)

این ماژول توسعه‌دهنده در چه پروژه‌هایی بیشترین کاربرد را دارد؟

تنوع کاربرد ماژول PCF8574 محدود به سناریوی خاصی نیست و در هر پروژه‌ای که نیاز به ورودی و خروجی بیشتر داشته باشد درخشانی می‌کند:

• اتوماسیون خانگی و اینترنت اشیا (IoT): کنترل تعداد زیادی رله برای خاموش و روشن کردن روشنایی و وسایل برقی.
• خواندن کیپدها و کلیدهای ماتریسی: دریافت داده از تعداد زیادی کلید فشاری بدون اشغال پین‌های اصلی برد.
• راه‌اندازی نمایشگرها و LEDها: کنترل خطوط داده در LCDهای کاراکتری یا ساخت تابلوهای نشانگر LED.
• سیستم‌های مانیتورینگ و سنسورینگ: دریافت اطلاعات از سنسورهای دیجیتال مانند سنسورهای PIR یا مگنت‌های درب.

برای راه‌اندازی و استفاده از ماژول PCF8574 به چه نکاتی باید دقت کنیم؟

برای دستیابی به بهترین کارایی و جلوگیری از خطاهای ناخواسته در عملکرد مدار، رعایت نکات زیر الزامی است:

۱. نحوه عملکرد شبه‌دوطرفه (Quasi-bidirectional)

پایه‌های خروجی این تراشه حالت شبه‌دوطرفه دارند. به این معنی که اگر می‌خواهید از یک پایه به‌عنوان ورودی (خواندن وضعیت کلید) استفاده کنید، ابتدا باید روی آن پایه مقدار منطقی HIGH بنویسید. البته خوشبختانه اکثر کتابخانه‌های آماده در محیط Arduino IDE این فرایند را به صورت خودکار مدیریت می‌کنند.

۲. محدودیت جریان خروجی

اگرچه پایه‌های PCF8574 می‌توانند جریان جریان‌کشی (Sink) خوبی تا حدود ۲۵ میلی‌آمپر ارائه دهند، اما توان خروجی مستقیم آن‌ها برای راه‌اندازی مصرف‌کننده‌های سنگین مثل موتورها یا بوبین مستقیم رله‌ها کافی نیست. همواره از ترانزیستور، ماسفت یا ماژول‌های رله مجهز به اپتوکوپلر استفاده کنید.

۳. سیم‌کشی در فواصل طولانی

در صورتی که ماژول را در فاصله‌ای بیشتر از چند سانتی‌متر از برد اصلی (مثلاً بیش از ۳۰ سانتی‌متر) نصب می‌کنید، حتماً از مقاومت‌های Pull-up خارجی با مقدار 4.7kΩ روی خطوط SDA و SCL استفاده کنید تا افت سیگنال جبران شود.

سوالات متداول درباره ماژول توسعه‌دهنده I2C هشت‌کاناله PCF8574

آیا می‌توان ۸ عدد از این ماژول را به‌صورت هم‌زمان به یک آردوینو متصل کرد؟

بله، با تغییر وضعیت پایه‌های A0، A1 و A2 در هر ماژول، آدرس I2C هر برد بین 0x20 تا 0x27 تغییر می‌کند. به‌این‌ترتیب ۸ ماژول مجزا روی همان دو سیم SDA و SCL شناسایی می‌شوند و ۶۴ پایه دیجیتال در اختیار شما قرار می‌گیرد.

تفاوت این ماژول با آی‌سی‌های شیفت رجیستر مانند 74HC595 چیست؟

شیفت رجیستر 74HC595 معمولاً فقط برای خروجی استفاده می‌شود و نیاز به ۳ سیم دارد، در حالی که PCF8574 هم‌زمان ورودی و خروجی است و از پروتکل استاندارد I2C با ۲ سیم بهره می‌برد. همچنین شیفت دادن داده در PCF8574 توسط سخت‌افزار I2C انجام شده و بار پردازشی کمتری به میکروکنترلر تحمیل می‌کند.

آدرس I2C پیش‌فرض ماژول HW-171 چیست و چگونه تغییر می‌کند؟

آدرس پیش‌فرض در صورت اتصال نیافتن پین‌های A0 تا A2 معمولاً 0x20 یا 0x27 است. با لحیم‌کاری یا اتصال این پین‌ها به GND یا VCC می‌توانید آدرس دلخواه خود را در بازه تعیین‌شده تنظیم کنید.

آیا این ماژول با بردهای ۳.۳ ولتی مانند ESP32 و ESP8266 سازگار است؟

بله، تراشه PCF8574 در بازه ولتاژی ۲.۵ تا ۶ ولت کار می‌کند و به‌راحتی می‌توانید آن را با بردهای ۳.۳ ولتی مانند ESP32، ESP8266 و رزبری پای یا بردهای ۵ ولتی مثل آردوینو Uno و Mega راه اندازی کنید.

جمع‌بندی؛ خریدی هوشمندانه برای ارتقای پروژه‌ها

ماژول توسعه‌دهنده I2C هشت‌کاناله PCF8574 مدل HW-171 یک راهکار کم‌هزینه، مقرون‌به‌صرفه و بسیار مطمئن برای رفع محدودیت ورودی و خروجی در انواع بردهای توسعه است. اگر می‌خواهید بدون پیچیده شدن سیم‌کشی و صرف هزینه‌های سنگین پروژه‌های خود را توسعه دهید، این ماژول گزینه‌ای بی‌جایگزین است.

فروشگاه اینترنتی سبزفراز با فراهم کردن قطعات اورجینال و باکیفیت الکترونیکی، این محصول را با مناسب‌ترین قیمت و ارسال سریع در اختیار شما مهندسان و علاقه‌مندان قرار می‌دهد.
