راهنمای جامع فیلتر نویز با سلف مقاومتی ۳۳۰ میکروهانری

یک مشکل واقعی: نویزهای پنهان در پروژه‌های الکترونیکی

تصور کنید هفته‌ها زمان صرف طراحی و برنامه‌نویسی یک پروژه حساس کرده‌اید؛ یک سیستم پایش هواشناسی یا یک ترازو دیجیتال با دقت بالا مبتنی بر آردوینو و سنسورهای دقیق. همه چیز در ظاهر درست مونتاژ شده، اما با روشن شدن دستگاه، اعداد روی نمایشگر به شکل عجیب و غیرقابل‌پیش‌بینی تغییر می‌کنند یا ماژول بی‌سیم شما مرتباً ریست می‌شود!

پس از ساعت‌ها اشکال‌زدایی نرم‌افزاری و تعویض کدها، متوجه می‌شوید مشکل اصلاً نرم‌افزاری نیست. ریپل‌های ولتاژ و نویزهای فرکانس بالا که از مبدل DC-DC یا منبع تغذیه سوئیچینگ وارد مدار شده‌اند، جریان سیگنال آنالوگ را مختل کرده‌اند. این سناریو برای بسیاری از طراحان الکترونیک و علاقمندان به رباتیک کاملاً آشناست. راهکار مقابله با این اختلالات آزاردهنده چیست؟ استفاده از یک قطعه کوچک، ارزان اما فوق‌العاده حیاتی به نام سلف مقاومتی ۳۳۰ میکروهانری ۱/۴ وات.

سلف مقاومتی چیست و چگونه مدار شما را نجات می‌دهد؟

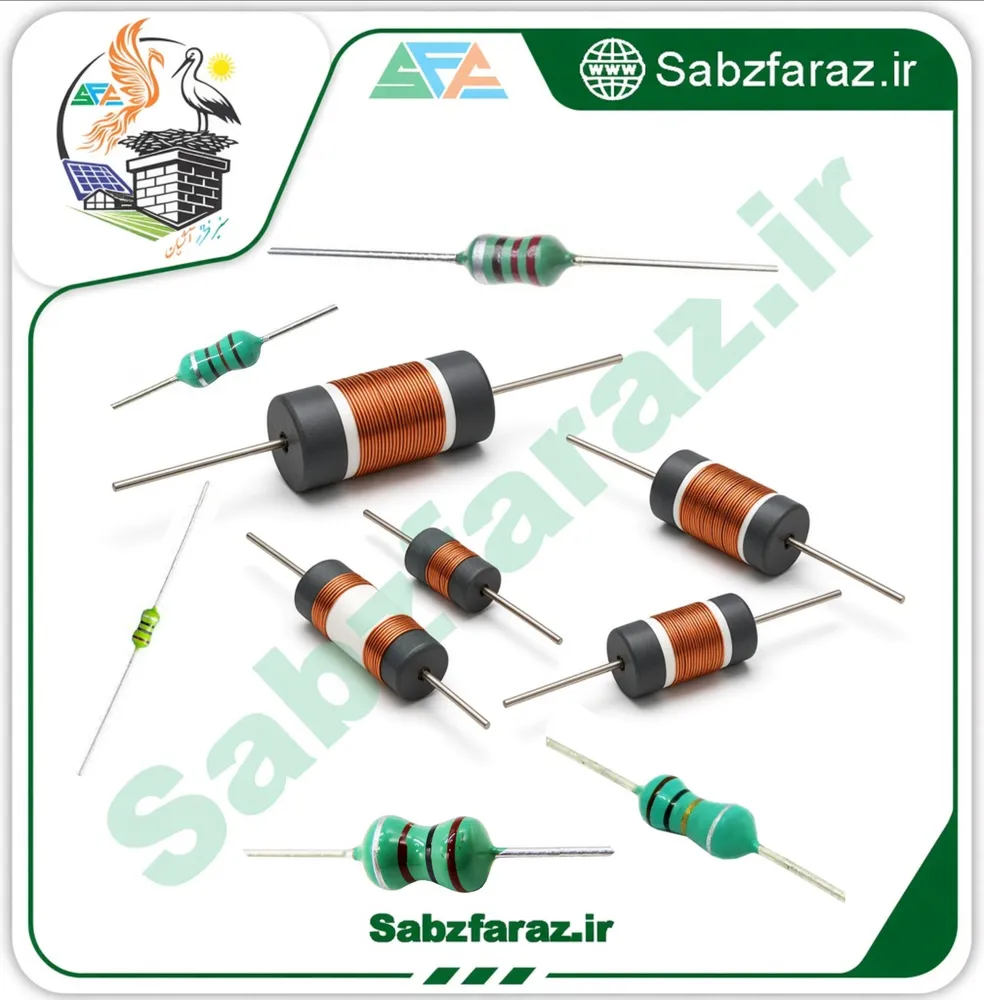

سلف مقاومتی که با نام‌های دیگری مانند سلف اکسیال (Axial Inductor) یا سلف DIP نیز شناخته می‌شود، از نظر ظاهری شباهت بسیار زیادی به مقاومت‌های کربنی ساده دارد. بدنه استوانه‌ای با خطوط رنگی و دو پایه در طرفین، باعث می‌شود مونتاژ آن روی برد مدار چاپی (PCB) یا بردبورد به ساده‌ترین شکل ممکن انجام پذیرد.

اما وظیفه اصلی این قطعه چیست؟ سلف بر اساس قانون القای فارادی، در برابر تغییرات ناگهانی جریان مقاومت نشان می‌دهد و انرژی را به صورت میدان مغناطیسی در هسته فریت خود ذخیره می‌کند. زمانی که نویزهای فرکانس بالا (تغییرات سریع ولتاژ و جریان) قصد ورود به مدار شما را دارند، سلف مانند یک امپدانس یا سد محکم در برابر فرکانس‌های بالا عمل کرده و تنها اجازه عبور به جریان مستقیم (DC) پاک و صاف را می‌دهد.

چرا ظرفیت ۳۳۰ میکروهانری؟ تحلیل فرکانس و فیلترینگ

انتخاب ظرفیت مناسب سلف یکی از مراحل کلیدی در طراحی مدار است. سلف‌های اکسیال در مقادیر مختلفی عرضه می‌شوند، اما ظرفیت ۳۳۰ میکروهانری (330uH) ویژگی‌های منحصر‌به‌فردی دارد:

• فیلترینگ فرکانس‌های پایین‌تر: مقایسه این سلف با مقادیر پایین‌تر نظیر ۱۰۰ میکروهانری نشان می‌دهد که ۳۳۰uH نقطه قطع (Cut-off frequency) پایین‌تری در فیلترهای LC ایجاد می‌کند. این بدان معناست که دامنه وسیع‌تری از نویزهای ریپل خروجی منابع تغذیه سوئیچینگ توسط این سلف جذب می‌شود.
• صاف‌سازی عالی جریان: اگر مبدل DC-DC شما در فرکانس‌های متوسط کار می‌کند، سلف 330uH با ایجاد یک اینرسی مغناطیسی مناسب، نوسانات جریان را به شکل چشمگیری هموار می‌سازد.
• حفظ استقامت در مدارهای سیگنال: مقدار ۳۳0 میکروهانری تعادلی عالی میان اندازه فیزیکی قطعه و قدرت ذخیره‌سازی انرژی برقرار کرده است.

مشخصات فنی و ساختار آناتومیک سلف 330uH 1/4W

ساختار داخلی این سلف شامل یک سیم‌پیچ مسی با روکش لاکی باکیفیت است که به دور یک هسته فریت (Ferrite Core) کوچک پیچیده شده و با غلاف محافظ اپکسی پوشانده شده است. مشخصات اصلی این قطعه عبارتند از:

• اندوکتانس اسمی: 330uH (۳۳۰ میکرو هانری)
• توان نامی: 1/4 وات (0.25W) – بهینه‌شده برای جریان‌های پایین و مدارهای سیگنال/کنترلی
• پکیج و فرم فاکتور: اکسیال (Through-Hole / DIP) با طول تقربیی ۷.۵ میلی‌متر و قطر ۳.۵ میلی‌متر
• محدوده دمای کاری: ۴۰- تا ۱۲۵+ درجه سانتی‌گراد (مناسب برای شرایط محیطی سخت)
• وزن: حدود ۱ گرم

کاربردهای کلیدی در پروژه‌های عملی الکترونیک

ابعاد کوچک و قیمت مناسب این محصول باعث شده در طیف گسترده‌ای از مدارهای صنعتی و پروژه‌های دانش‌آموزی و دانشجویی مورد استفاده قرار گیرد:

۱. فیلتر خروجی رگولاتورها و مبدل‌های DC-DC

مبدل‌های باک (Buck) و بوست (Boost) به دلیل ماهیت سوئیچینگ خود، همواره ریپل ولتاژ تولید می‌کنند. قرار دادن یک سلف ۳۳۰ میکروهانری به همراه یک خازن در خروجی (فیلتر LC)، ولتاژی کاملاً خطی و بی‌نویز ارائه می‌دهد.

۲. محافظت از خطوط تغذیه میکروکنترلرها

برد‌های آردوینو (Arduino)، ESP8266، ESP32 و رزبری پای دارای پایه‌های تغذیه آنالوگ (AVCC) حساس هستند. با عبور جریان تغذیه از این سلف، از تداخل نویز بخش‌های دیجیتال یا موتورها روی بخش آنالوگ جلوگیری می‌شود.

۳. مدارهای مخابراتی و صوتی

در گیرنده‌ها و فرستنده‌های رادیویی یا آمپلی‌فایرهای صوتی کم‌توان، حضور نویز به معنی کاهش کیفیت صدا یا قطع ارتباط است. سلف اکسیال ۳۳۰uH نقش چوک (Choke) RF را برای مسدودسازی فرکانس‌های مزاحم رادیویی ایفا می‌کند.

نکات طلایی مونتاژ، تست و خواندن کد رنگی

برای بهره‌برداری حداکثری از این سلف مقاومتی، رعایت چند نکته فنی هنگام طراحی و مونتاژ ضروری است:

• عدم اعمال حرارت بیش از حد: هنگام لحیم‌کاری پایه‌ها روی PCB یا بردبورد، پایه قطعه را خیلی نزدیک به بدنه خم نکنید و هویه را بیش از ۳ الی ۵ ثانیه روی پایه نگه ندارید تا روکش لاکی سیم‌پیچ داخلی آسیب نبیند.
• توجه به توان و جریان: این سلف برای توان ۱/۴ وات طراحی شده است. اگر مدار شما جریان بالایی (مثلاً بیش از چند صد میلی‌آمپر) می‌کشد، باید از سلف‌های بشکه‌ای یا SMD با توان بالاتر استفاده کنید.
• تست صحت قطعه: برای اطمینان دقیق از سلامت و میزان اندوکتانس قطعه، همیشه استفاده از LCR متر یا مولتی‌مترهای مجهز به سنجش اندوکتانس توصیه می‌شود.

جمع‌بندی: سرمایه‌گذاری کوچک برای سلامت مدار

سلف مقاومتی ۳۳۰ میکروهانری ۱/۴ وات، قطعه‌ای کوچک اما تعیین‌کننده است که پایداری پروژه‌های الکترونیکی شما را تضمین می‌کند. نویزهای خطوط تغذیه می‌توانند عملکرد بهترین قطعات و دقیق‌ترین کدها را زیر سوال ببرند، اما با افزودن این فیلتر اقتصادی و باکیفیت، می‌توانید با خیال راحت مداری پایدار و حرفه‌ای داشته باشید. فروشگاه اینترنتی سبزفراز این قطعه کاربردی را با بهترین کیفیت و نازل‌ترین قیمت برای شما تامین کرده است.

سوالات متداول (FAQ)

آیا این سلف برای خروجی منبع تغذیه سوئیچینگ مناسب است؟

بله، در مدارهای کم‌توان و خروجی رگولاتورهای DC-DC تا محدوده جریان مجاز ۱/۴ وات، عملکرد فوق‌العاده‌ای در ساخت فیلتر LC و حذف ریپل دارد.

تفاوت اصلی سلف 330uH با 100uH چیست؟

سلف ۳۳۰ میکروهانری ظرفیت القایی بیشتری دارد و فیلتر قوی‌تری برای فرکانس‌های پایین‌تر ارائه می‌دهد. در مقابل، سلف ۱۰۰ میکروهانری برای فرکانس‌های بالاتر و مدارهایی با پاسخ زمانی سریع‌تر مناسب است.

آیا پلاریته (جهت مثبت و منفی) در اتصال سلف اکسیال اهمیت دارد؟

خیر، سلف‌ها قطعات بدون پلاریته هستند و می‌توانید آن‌ها را از هر جهتی روی برد مدار چاپی یا بردبورد لحیم کنید.
