راهنمای انتخاب و مقایسه سلف مقاومتی ۱۰۰ میکروهانری ۱ وات

مقدمه: چرا نویزهای الکترونیکی دشمن خاموش مدارها هستند؟

آیا می‌دانستید بیش از ۸۵ درصد از اختلالات و ریپل‌های ولتاژ در منابع تغذیه سوئیچینگ، ناشی از عدم فیلترسازی صحیح فرکانس‌های بالا و عدم استفاده از قطعات مغناطیسی مناسب است؟ در جهان الکترونیک، سیگنال‌های ناخواسته یا همان «نویز» می‌توانند عملکرد حساس‌ترین میکروکنترلرها را اختلال دهند. در این میان، قطعات کوچکی وجود دارند که مانند سپری محکم در برابر نویز عمل می‌کنند. یکی از این قطعات پرکاربرد، سلف مقاومتی ۱۰۰ میکروهانری ۱ وات است.

این سلف با ظاهر فریبنده‌اش که کاملاً مشابه مقاومت‌های کربنی معمولی است، در واقع یک بوبین سیم‌پیچی شده با هسته فریت است. در این مقاله از مجله تخصصی سبزفراز، قصد داریم به مقایسه همه‌جانبه این قطعه با سایر گزینه‌های مشابه پرداخته و ویژگی‌ها، مشخصات فنی و نکات کاربردی آن را بررسی کنیم.

سلف مقاومتی ۱۰۰ میکروهانری چیست و چگونه کار می‌کند؟

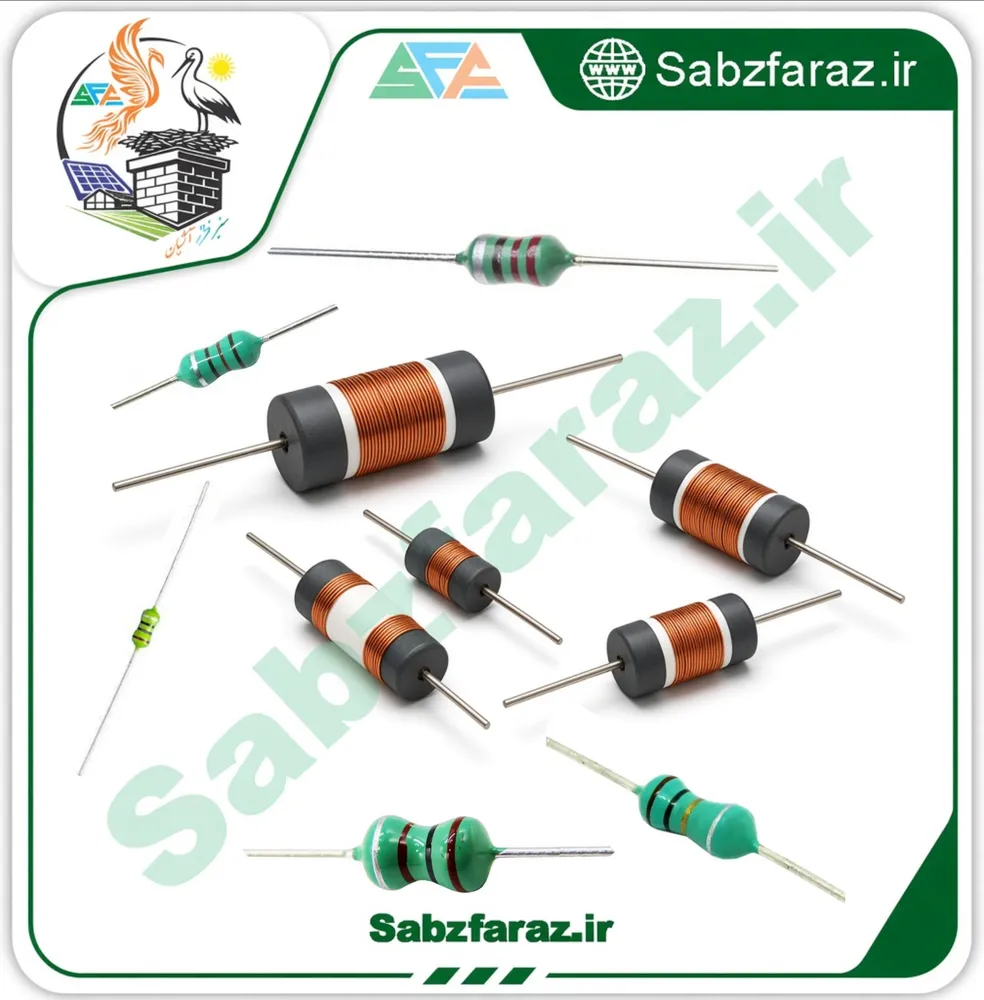

سلف مقاومتی (Resistor-Type Inductor یا Axial Inductor) نوعی سلف اکسیال است که پایه‌های آن از دو طرف قطعه خارج شده‌اند. این قطعه دارای اندوکتانس 100uH و توان 1W است که توانایی تحمل جریان‌های متوسط در مدارهای کم‌مصرف را فراهم می‌سازد. کد رنگی درج‌شده روی بدنه این سلف‌ها دقیقاً بر اساس میکروهانری محاسبه می‌شود و ظاهری بسیار شبیه به مقاومت‌ها دارد.

مقایسه سلف اکسیال (مقاومتی) با سایر قطعات فیلترینگ

برای انتخاب بهترین قطعه برای پروژه خود، نگاهی مقایسه‌ای به انواع سلف‌ها و قطعات مغناطیسی بیندازیم:

۱. سلف مقاومتی (Axial) در برابر سلف بشکه‌ای (Radial Power Choke)

• ابعاد و اشغال فضای برد: سلف‌های اکسیال ساختار خوابیده یا ایستاده DIP دارند و فضای بسیار کمتری در ارتفاع نسبت به چوک‌های بشکه‌ای اشغال می‌کنند.
• تحمل جریان: سلف‌های بشکه‌ای برای جریان‌های آمپر بالا (چند آمپر) طراحی شده‌اند، اما سلف ۱ وات اکسیال برای مدارهای کم‌مصرف، سیگنالی و جریان متوسط (تا چندصد میلی‌آمپر) بهینه‌تر و اقتصادی‌تر است.
• قیمت: سلف‌های مقاومتی بسیار اقتصادی بوده و هزینه تمام‌شده مدار را به‌شدت کاهش می‌دهند.

۲. سلف مقاومتی (DIP) در برابر سلف‌های چیپ (SMD)

• سهولت مونتاژ و تست: سلف‌های مقاومتی DIP برای پروتوتایپ‌سازی، مونتاژ دستی و استفاده روی بردبورد یا بردهای سوراخ‌دار فوق‌العاده راحت‌تر از نمونه‌های SMD هستند.
• استحکام مکانیکی: اتصال پایه‌های DIP به فیبر مدار چاپی پایداری مکانیکی بالاتری در برابر لرزش ایجاد می‌کند.

۳. سلف مقاومتی در برابر مقاومت معمولی (اشتباه رایج طراحان!)

نکته مهم: هرچند این سلف ظاهری شبیه مقاومت دارد، اما عملکرد آن‌ها کاملاً متفاوت است. مقاومت انرژی را به صورت گرما تلف می‌کند و جریان را محدود می‌سازد، در حالی که سلف انرژی را در قالب میدان مغناطیسی ذخیره کرده و در برابر تغییرات سریع جریان (نویز و ریپل) مقاومت نشان می‌دهد.

جدول مقایسه سریع مشخصات انواع سلف

• سلف مقاومتی 100uH 1W: نصب DIP | ابعاد ~10x4mm | مناسب فیلتر LC، منابع تغذیه کم‌مصرف | قیمت بسیار مناسب
• سلف بشکه‌ای 100uH: نصب DIP ایستاده | ابعاد بزرگتر | مناسب منابع تغذیه آمپر بالا | قیمت متوسط
• سلف SMD 100uH: نصب سطحی | ابعاد خیلی کوچک | مناسب تولید انبوه صنعتی | قیمت متغیر

مزایا و کاربردهای اصلی سلف ۱۰۰ میکروهانری ۱ وات

این قطعه مغناطیسی در طیف وسیعی از پروژه‌های الکترونیکی و صنعتی به کار می‌رود. مهم‌ترین کاربردهای آن عبارتند از:

• فیلتر خروجی رگولاتورهای DC-DC: صاف‌سازی ولتاژ خروجی ماژول‌های LM2596، XL6009 و رگولاتورهای باک یا بوست.
• حذف نویز در مدارهای فرکانسی (RF): جلوگیری از ورود نویز فرکانس بالا به بخش‌های حساس آنالوگ.
• پروژه‌های میکروکنترلری و رباتیک: تثبیت تغذیه بردهای آردوینو (Arduino)، ESP8266، ESP32 و رزبری پای.
• مدارهای فیلتر LC و نوسان‌سازها: ایجاد فرکانس‌های رزونانس دقیق در مدارهای مخابراتی و صوتی.

راهنمای خواندن کد رنگی و نکات فنی نصب

خواندن کد رنگی سلف‌های اکسیال بسیار شبیه به مقاومت‌ها است، با این تفاوت که مقدار به دست آمده بر حسب میکروهانری (uH) خواهد بود. با این حال، پیشنهاد می‌شود نکات زیر را هنگام کار با این قطعه رعایت کنید:

• تست با LCR متر: برای اطمینان دقیق از میزان اندوکتانس و سلامت قطعه قبل از لحیم‌کاری، از دستگاه LCR متر استفاده کنید.
• عدم اعمال جریان بیش از حد: توان ۱ وات این سلف نشان‌دهنده حد تحمل انرژی آن است؛ جریان‌های بالای خطوط قدرت ممکن است باعث داغ شدن و سوختن سیم‌پیچ داخلی شود.
• حفظ سلامت پایه‌ها: هنگام خم کردن پایه‌های DIP، از نزدیک‌ترین نقطه به بدنه قطعه خم نکنید تا به اتصال سیم‌پیچ مسی به پایه آسیب نرسد.

جمع‌بندی

اگر به دنبال یک قطعه مقرون‌به‌صرفه، با نصب آسان و کارایی بالا برای حذف ریپل و نویز در مدارات خود هستید، سلف مقاومتی ۱۰۰ میکروهانری ۱ وات گزینه‌ای بی‌جایگزین است. این قطعه با ترکیب ویژگی‌های فنی مناسب و پکیج اکسیال استاندارد، گزینه‌ای عالی برای طراحان، دانشجویان و سازندگان گجت‌های الکترونیکی به شمار می‌رود. شما می‌توانید این محصول و سایر قطعات مغناطیسی، سلف‌ها، هسته‌های فریت و تجهیزات جانبی را با بهترین کیفیت از فروشگاه اینترنتی سبزفراز (sabzfaraz.ir) تهیه کنید.

سوالات متداول (FAQ)

۱. آیا می‌توان از مقاومت معمولی به جای سلف مقاومتی استفاده کرد؟

خیر. هرچند ظاهر این دو قطعه کاملاً یکسان است، اما عملکرد ساختاری متفاوتی دارند. مقاومت ویژگی القایی (اندوکتانس) ندارد و نمی‌تواند نویزهای فرکانس بالا را فیلتر کند یا انرژی مغناطیسی ذخیره نماید.

۲. مقدار اندوکتانس این سلف چگونه محاسبه می‌شود؟

مقدار اندوکتانس از طریق کدهای رنگی روی بدنه قطعه به واحد میکروهانری (uH) خوانده می‌شود. برای نمونه‌های 100uH معمولاً باندهای رنگی قهوه‌ای، سیاه، قهوه‌ای به همراه باند تلورانس (طلا یا نقره) دیده می‌شوند.

۳. آیا این سلف برای پروژه‌های آردوینو مناسب است؟

بله، این سلف به دلیل ابعاد استاندارد DIP، به راحتی روی بردبورد قرار می‌گیرد و برای فیلتر کردن نویز تغذیه سنسورها و میکروکنترلرهای آردوینو و ESP بسیار ایده‌آل است.
