راهنمای جامع خرید و کاربرد سلف مقاومتی ۲۲۰ میکروهانری ۱/۴ وات

چطور یک قطعه کوچک چندتومانی می‌تواند از سوختن و عملکرد نادرست بردهای گران‌قیمت آردوینو، ماژول‌های ارتباطی و مدارهای حساسی مانند IoT جلوگیری کند؟ آیا تا به حال برایتان پیش آمده که مدار طراحی‌شده‌تان به دلیل ریپل‌های ریز ولتاژ یا نویزهای فرکانس بالا رفتار غیرمنتظره‌ای نشان دهد؟ پاسخ این چالش‌ها در اغلب موارد، عدم توجه به تصفیه سیگنال و جریان ورودی است. در این میان، قطعه‌ای کوچک اما فوق‌العاده کاربردی به نام سلف مقاومتی ۲۲۰ میکروهانری ۱/۴ وات به‌عنوان مدافع خاموش مدارهای الکترونیکی وارد میدان می‌شود.

چرا نویز در مدارهای الکترونیکی ایجاد می‌شود و سلف مقاومتی چگونه آن را مهار می‌کند؟

در دنیای الکترونیک مدرن، اکثر منابع تغذیه از نوع سوئیچینگ هستند. این منابع با وجود بازدهی بالا، نویزهای فرکانس بالایی را روی خطوط تغذیه ایجاد می‌کنند. اگر این نویزها مهار نشوند، به مدارهای پردازشی و آنالوگ آسیب می‌رسانند یا دقت آن‌ها را به شدت کاهش می‌دهند. سلف (Inductor) یک قطعه پسیو است که انرژی را به صورت میدان مغناطیسی در خود ذخیره کرده و در برابر تغییرات ناگهانی جریان مقاومت نشان می‌دهد.

سلف‌های مقاومتی یا اکسیال (Axial Inductors) به دلیل ظاهر کاملاً مشابه با مقاومت‌های کربنی، فضای بسیار کمی را روی برد مدار چاپی (PCB) اشغال می‌کنند و فرآیند مونتاژ آن‌ها بسیار سریع و ساده است.

سلف مقاومتی ۲۲۰ میکروهانری ۱/۴ وات دقیقاً چیست و چه ویژگی‌هایی دارد؟

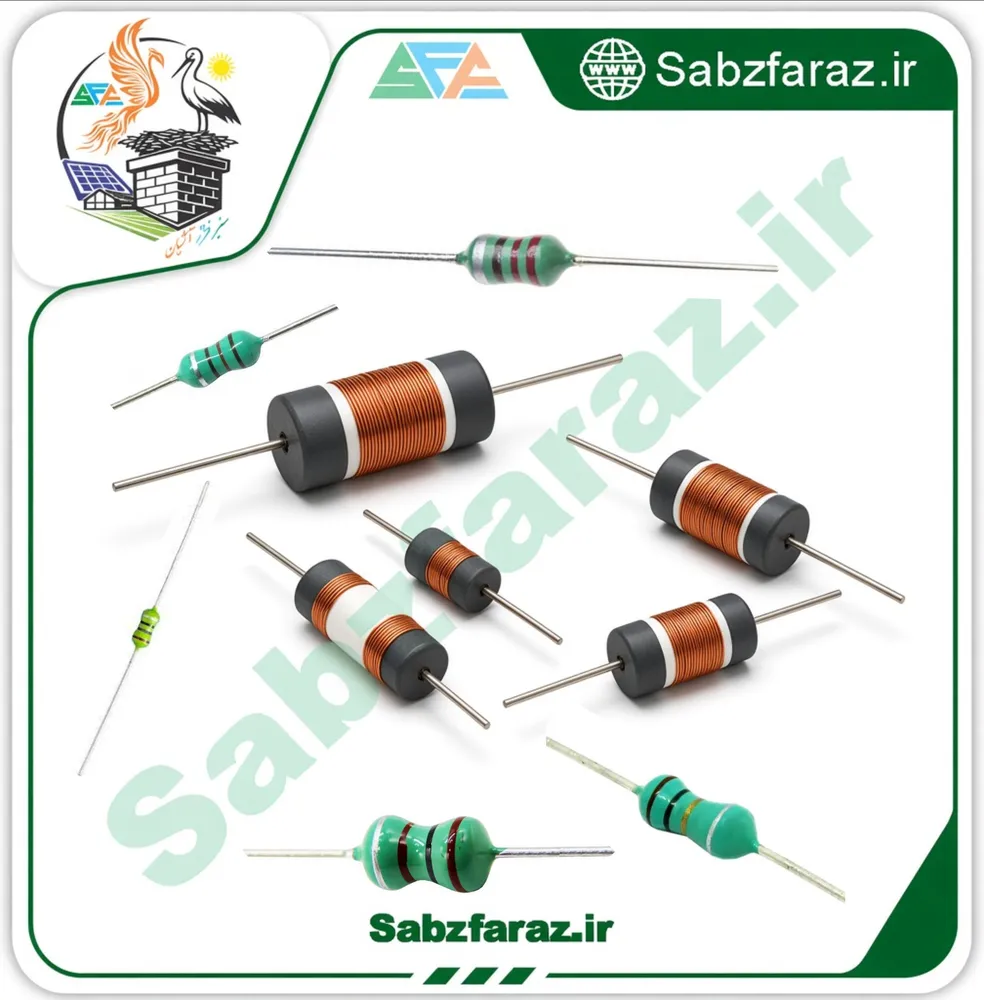

این قطعه یک سلف اکسیال (Through-Hole) با مقدار اندوکتانس ۲۲۰ میکروهانری (220uH) و توان نامی ۱/۴ وات (0.25W) است. ظاهر آن با نوارهای رنگی جذابش شبیه به یک مقاومت کربنی معمولی است، اما در باطن، وظیفه‌ای کاملاً متفاوت را ایفا می‌کند. ظرفیت ۲۲۰ میکروهانری مقداری بهینه برای فیلتر کردن فرکانس‌های پایین‌تر و صاف‌سازی جریان در مدارهای کم‌توان محسوب می‌شود.

• توان ۱/۴ وات: مناسب برای جریان‌های پایین، مدارهای سیگنال و بخش‌های کم‌مصرف برد.
• پکیج اکسیال DIP: امکان نصب آسان روی بردبورد برای نمونه‌سازی و لحیم‌کاری راحت روی PCB.
• ابعاد فشرده: طول حدود ۷ میلی‌متر و قطر حدود ۳ میلی‌متر که آن را برای پروژه‌های فشرده ایده‌آل می‌سازد.
• هسته فریت و سیم‌پیچ مسی: تضمین‌کننده کیفیت بالای ذخیره‌سازی انرژی و عبور بهینه جریان.

سیم‌پیچ مسی و هسته فریت چه نقشی در عملکرد این سلف ایفا می‌کنند؟

در ساختار داخلی سلف مقاومتی ۲۲۰ میکروهانری، یک سیم مسی با روکش لاکی با دقت بالا به دور یک هسته استوانه‌ای از جنس فریت پیچیده شده است. هسته فریت نفوذپذیری مغناطیسی بالایی دارد؛ این امر باعث می‌شود که در ابعادی بسیار کوچک، ظرفیت اندوکتانس قابل توجهی مانند ۲۲۰ میکروهانری به دست آید. سیم‌پیچ مسی لاکی نیز مقاومت الکتریکی بالایی در برابر اتصال کوتاه کلاف‌ها ایجاد کرده و حداکثر بهره‌وری را به همراه دارد.

بررسی کاربردهای حیاتی سلف ۲۲۰ میکروهانری در پروژه‌های صنعتی و روباتیک

اگر نگاهی به بردهای الکترونیکی مختلف بیندازید، متوجه حضور این سلف‌های کوچک در بخش‌های کلیدی خواهید شد. مهم‌ترین کاربردهای این سلف عبارتند از:

• فیلترهای خروجی رگولاتورهای DC-DC: مانند مبدل‌های باک (Buck) و بوست (Boost) کم‌مصرف برای کاهش ریپل خروجی.
• مدارهای فیلتر LC و پایین‌گذر: جهت حذف فرکانس‌های مزاحم از خطوط سیگنال آنالوگ و صوتی.
• پروژه‌های میکروکنترلری و IoT: تثبیت جریان ورودی بردهای آردوینو، ESP8266، ESP32 و رزبری پای.
• حذف نویز در سیستم‌های مخابراتی: جلوگیری از تداخل امواج رادیویی (EMI) در گیرنده‌ها و فرستنده‌ها.

تفاوت سلف ۲۲۰ میکروهانری با سایر مقادیر اندوکتانس در چیست؟

انتخاب میزان اندوکتانس به فرکانس کاری مدار شما بستگی دارد. به طور کلی، هرچه مقدار اندوکتانس بالاتر باشد (مانند ۲۲۰ میکروهانری در مقایسه با ۲۲ میکروهانری)، سلف توانایی بیشتری در فیلتر کردن فرکانس‌های پایین‌تر و هموار ساختن نوسانات جریان دارد. در مقابل، سلف‌های با اندوکتانس پایین‌تر برای فرکانس‌های بسیار بالا استفاده می‌شوند. بنابراین، اگر مدار تغذیه شما نیاز به نوسان‌گیری عمیق‌تر در جریان‌های کم دارد، ظرفیت 220uH انتخابی عالی است.

راهنمای نصب، لحیم‌کاری و تشخیص کد رنگی سلف‌های اکسیال

خواندن کد رنگی سلف‌های مقاومتی بسیار شبیه به مقاومت‌ها است، با این تفاوت که مقدار به دست آمده بر حسب میکروهانری (uH) محاسبه می‌شود. برای سلف ۲۲۰ میکروهانری، خطوط رنگی بدنه نشان‌دهنده عدد ۲۲۰ و درصد تلرانس آن هستند. هنگام نصب این سلف به نکات زیر توجه کنید:

• پایه‌های سلف را با زاویه ملایم خم کنید تا به نقطه اتصال پایه به بدنه آسیبی وارد نشود.
• از داغ کردن بیش از حد پایه‌ها هنگام لحیم‌کاری خودداری کنید تا روکش لاکی سیم‌پیچ داخلی آسیب نبیند.
• برای اطمینان کامل از سلامت و مقدار دقیق قطعه قبل از مونتاژ نهایی، استفاده از یک LCR متر توصیه می‌شود.

نکات کلیدی که قبل از خرید سلف مقاومتی ۱/۴ وات باید بدانید

همواره توجه داشته باشید که توان ۱/۴ وات برای مدارهای کم‌مصرف طراحی شده است. اگر مدار شما جریان زیادی از خود عبور می‌دهد، عبور آن از این سلف می‌تواند باعث گرم شدن شدید و افت ولتاژ شود. برای مدارهای پرمصرف باید به سراغ مدل‌های ۱/۲ وات یا سلف‌های بشکه‌ای و بشقابی بروید. اما برای اکثر پروژه‌های دانشجویی، روباتیک، ماژول‌های سنسور و فیلترسازی سیگنال، این قطعه با قیمت بسیار اقتصادی خود، بهترین گزینه ممکن است.

جمع‌بندی

سلف مقاومتی ۲۲۰ میکروهانری ۱/۴ وات یک قطعه کوچک، ارزان‌قیمت اما فوق‌العاده حیاتی برای ارتقای کیفیت و پایداری مدارهای الکترونیکی است. با استفاده از این قطعه می‌توانید نویزهای مزاحم را مهار کرده و عمر مفید بردهای حساس خود را افزایش دهید. فروشگاه اینترنتی سبزفراز این قطعه را با بهترین کیفیت و مناسب‌ترین قیمت در اختیار شما مهندسان و علاقه‌مندان به الکترونیک قرار می‌دهد.

پرسش‌های متداول (FAQ) درباره سلف مقاومتی ۲۲۰ میکروهانری

آیا این سلف قطبیت (مثبت و منفی) دارد؟

خیر، سلف‌های مقاومتی قطعه‌ای غیرقطبی (Non-polarized) هستند و جهت جابه‌جایی پایه‌های آن در مدار هیچ تفاوتی در عملکرد ایجاد نمی‌کند.

آیا می‌توان این سلف را در منابع تغذیه سوئیچینگ پرقدرت استفاده کرد؟

خیر، این مدل دارای توان ۱/۴ وات است و تنها برای خروجی رگولاتورهای کم‌توان و بخش‌های سیگنالی مناسب است. برای جریان‌های بالا باید از سلف‌های سیمی با توان بالاتر استفاده کنید.

چگونه مقدار 220uH را از روی خطوط رنگی بدنه تشخیص دهیم؟

کد رنگی سلف‌ها مشابه مقاومت‌ها بر حسب میکروهانری خوانده می‌شود. دو رقم اول رنگ‌های قرمز (2) و قرمز (2)، و رقم سوم ضرب‌کننده قهوه‌ای (x10) است که عدد ۲۲۰ میکروهانری را می‌سازد. رنگ چهارم نیز نشان‌دهنده تلرانس است.

تفاوت اصلی سلف اکسیال ۱/۴ وات با ۱/۲ وات چیست؟

تفاوت اصلی در میزان تحمل جریان و ابعاد فیزیکی قطعه است. مدل ۱/۲ وات ابعاد بزرگ‌تری داشته و می‌تواند جریان بیشتری را بدون داغ شدن از خود عبور دهد.
