اطلاعات محصول

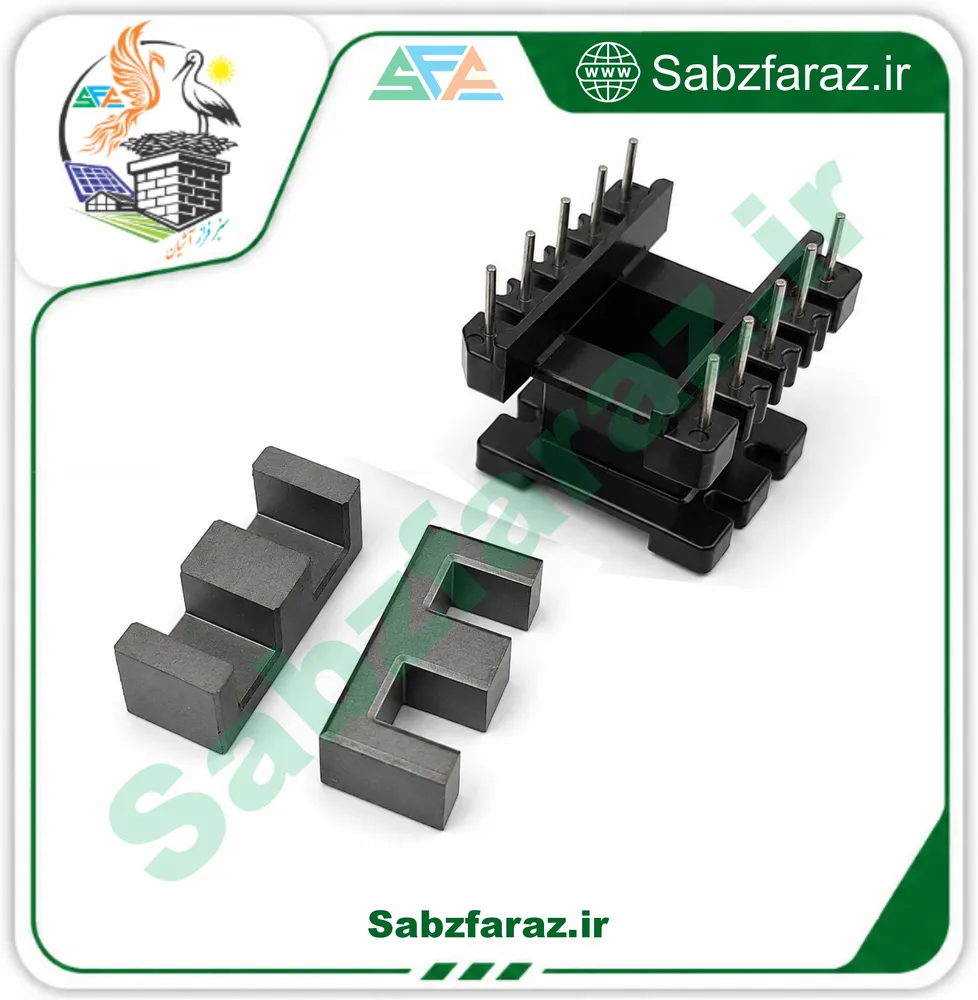

هسته فریت EE 13-12 و قرقره بوبین 10 پین – مجموعه کامل برای ساخت ترانسفورماتور و سلف فرکانس بالا -------------------------------------------------------------------------------------------------------------- این محصول شامل یک جفت هسته فریت EE به ابعاد 13-12 میلی‌متر و یک عدد قرقره (بوبین) ۱۰ پین ایستاده است. هسته‌های فریت EE از جنس فریت نرم با نفوذپذیری بالا ساخته شده‌اند و برای ساخت ترانسفورماتورهای فرکانس بالا (فرکانس سوئیچینگ) تا چند مگاهرتز ایده‌آل هستند. فریت آلیاژی از اکسید آهن، روی و منگنز یا نیکل است که ضریب نفوذپذیری بالا و هدایت الکتریکی کم دارد و در نتیجه تلفات جریان گردابی بسیار کمی دارد. قرقره بوبین ۱۰ پین ایستاده با فاصله‌ی پایه‌ی ۲.۵ میلی‌متر و فاصله‌ی ردیف پایه‌ها ۸ میلی‌متر، به‌راحتی روی PCB نصب می‌شود. شما می‌توانید با پیچیدن سیم لاکی روی قرقره و قرار دادن دو نیمه‌ی هسته، ترانس یا سلفی با مشخصات دلخواه خود بسازید. ⚡ مشخصات فنی کامل - نوع هسته: EE13-12 (فریت نرم) - طول هسته: 13 میلی‌متر - عرض هسته: 12.5 میلی‌متر - ضخامت هسته: 6 میلی‌متر - سطح مقطع هسته: 13.92 میلی‌متر مربع (2.4 × 5.8 میلی‌متر) - تعداد پین‌های قرقره: 10 پین - نوع قرقره: ایستاده (Vertical) - فاصله پین‌ها: 2.5 میلی‌متر (گام استاندارد) - فاصله ردیف پین‌ها: 8 میلی‌متر - جنس هسته: فریت نرم (Low Loss) - مناسب برای فرکانس‌های سوئیچینگ تا چند مگاهرتز 📌 کاربردهای رایج - ساخت ترانسفورماتورهای کوچک در منابع تغذیه سوئیچینگ - ساخت سلف و چوک در مبدل‌های DC-DC - مدارهای درایو LED و مبدل‌های ایزوله - پروژه‌های آموزشی و آزمایشگاهی - تعمیرات و ساخت منابع تغذیه سفارشی 💡 نکات مهم - این مجموعه شامل هسته و بوبین است؛ سیم لاکی باید جداگانه تهیه شود. - برای سیم‌پیچی از سیم لاکی با قطر مناسب و کلاس حرارتی کافی استفاده کنید. - هنگام مونتاژ، دو نیمه‌ی هسته EE را پس از سیم‌پیچی روی قرقره در جهت مخالف هم قرار دهید و در صورت نیاز با چسب یا گیره محکم کنید. - برای جلوگیری از شکستن فریت، از فشار زیاد هنگام نصب خودداری کنید. - فاصله‌ی ۸ میلی‌متری ردیف پین‌ها، مناسب بردهای با سوراخ‌کاری استاندارد است. 📦 محتویات بسته - ۱ عدد هسته فریت EE 13-12 (دو نیمه) - ۱ عدد قرقره بوبین ۱۰ پین ایستاده -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، سلف، بوبین، هسته‌های فریت و آهن، گجت‌های هوشمند و تجهیزات جانبی. از هسته‌های فریت و قرقره‌ها تا مقاومت‌ها، سنسورها، بردهای آردوینو و ابزارهای دقیق، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz** **Sabzfaraz Online Store** Your reliable source for electronic components, ferrite cores and bobbins, smart gadgets, and accessories. From ferrite cores and bobbins to resistors, sensors, Arduino boards, and precision tools – find everything at competitive prices with fast delivery. 🌐 **sabzfaraz.ir**
