اطلاعات محصول

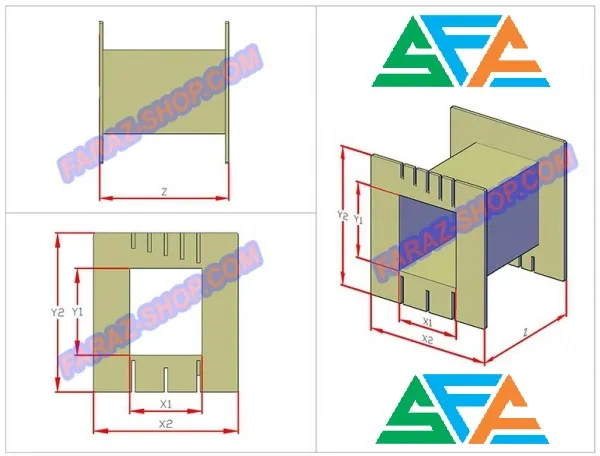

قرقره و هسته آهن 20-57 با قالپاق – مجموعه کامل سیم‌پیچی برای ساخت ترانسفورماتورهای کم‌توان تا متوسط -------------------------------------------------------------------------------------------------------------- مجموعه قرقره و هسته آهن 20-57 با قالپاق شامل یک عدد قرقره بوبین پلاستیکی، ورقه‌های هسته آهنی و قالپاق (کاور) مخصوص است. این مجموعه برای ساخت ترانسفورماتورهای کاهنده، افزاینده و ایزوله با توان کم تا متوسط استفاده می‌شود. عدد 20-57 نشان‌دهنده ابعاد استاندارد این مجموعه است؛ طول ورق هسته آهن ۵۷ میلی‌متر، عرض هسته آهن ۴۸ میلی‌متر و تعداد ورقه‌های آهن روی هم، مجموعاً ۲۰ میلی‌متر ضخامت ایجاد می‌کنند. قرقره بوبین از جنس پلاستیک نسوز و عایق الکتریکی ساخته شده و دارای کفی (پایه نصب) برای اتصال راحت به PCB است. قالپاق همراه آن نیز به محافظت از سیم‌پیچ و هسته کمک می‌کند. با پیچیدن سیم لاکی مناسب روی قرقره و سپس جای‌گذاری ورقه‌های هسته آهنی در آن، می‌توانید یک ترانسفورماتور با مشخصات دلخواه بسازید. ⚡ مشخصات فنی - طول هسته آهن ترانس: 57 میلی‌متر - عرض هسته آهن ترانس: 48 میلی‌متر - تعداد هسته‌ها روی هم: 20 میلی‌متر (مجموع ضخامت ورقه‌ها) - دارای قالپاق (کاور) برای محافظت از سیم‌پیچ - جنس قرقره: پلاستیک نسوز و عایق الکتریکی - جنس هسته: ورقه‌های فولاد سیلیکونی (آهن نرم) - ابعاد قرقره بوبین: - X1: 19 میلی‌متر - Y1: 20 میلی‌متر - X2: 37 میلی‌متر - Y2: 42 میلی‌متر - Z: 28 میلی‌متر - مناسب برای فرکانس‌های ۵۰/۶۰ هرتز - دارای کفی برای نصب روی PCB - ساختار ورقه‌ای هسته برای کاهش تلفات جریان گردابی 📌 کاربردهای اصلی - ساخت ترانسفورماتورهای کاهنده/افزاینده با توان کم تا متوسط - ترانس‌های ایزوله در منابع تغذیه خطی - سلف‌ها و چوک‌های قدرت با هسته آهنی - پروژه‌های آموزشی و ساخت ترانس سفارشی - تعمیرات و بازپیچی ترانسفورماتورها 💡 نکات مهم - این مجموعه شامل قرقره، قالپاق و ورقه‌های هسته آهنی است؛ سیم لاکی باید جداگانه تهیه شود. - هنگام سیم‌پیچی، از سیم لاکی با قطر مناسب و کلاس حرارتی کافی استفاده کنید. - پس از سیم‌پیچی، ورقه‌های آهن را به‌صورت یک‌درمیان داخل قرقره قرار دهید و محکم کنید. - بین لایه‌های سیم‌پیچی عایق‌بندی مناسب انجام دهید تا از اتصال کوتاه جلوگیری شود. 📦 محتویات بسته - ۱ عدد قرقره بوبین 20-57 - ۱ عدد قالپاق (کاور) - ۱ سری ورقه هسته آهن 57 میلی‌متر -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، سلف، بوبین، هسته‌های فریت و آهن، گجت‌های هوشمند و تجهیزات جانبی. از قرقره‌های ترانس و قطعات مغناطیسی تا مقاومت‌ها، سنسورها، بردهای آردوینو و ابزارهای دقیق، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz** **Sabzfaraz Online Store** Your reliable source for electronic components, transformer bobbins, iron cores, magnetic components, smart gadgets, and accessories. From transformer bobbins and magnetic components to resistors, sensors, Arduino boards, and precision tools – find everything at competitive prices with fast delivery. 🌐 **sabzfaraz.ir**
