اطلاعات محصول

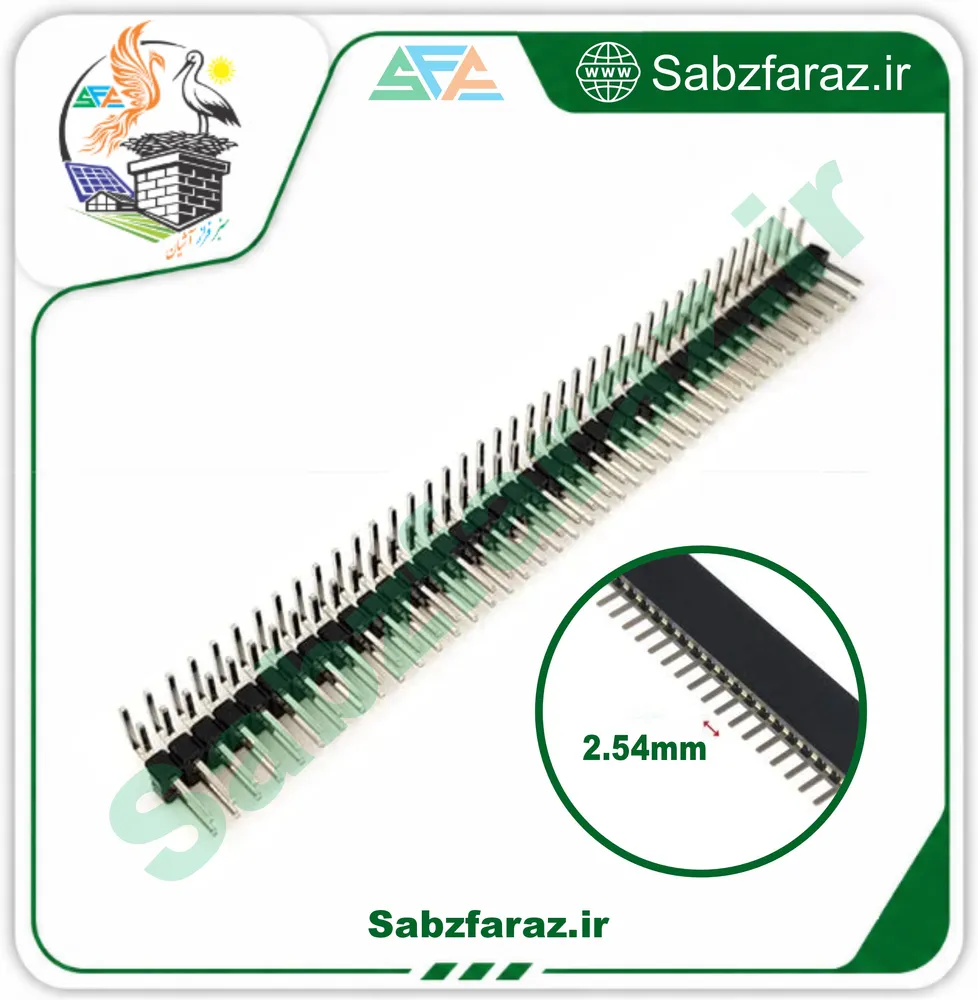

پین هدر 2×40 نری رایت با فاصله پایه 2.54 میلی‌متر، مناسب اتصال بردها و ماژول‌های الکترونیکی با گام استاندارد.

پین هدر 2 در 40 نری رایت با فاصله پایه 2.54 میلی‌متر – هدر نری دو ردیفه زاویه‌دار با گام استاندارد -------------------------------------------------------------------------------------------------------------- پین هدر 2×40 نری رایت با فاصله پایه 2.54 میلی‌متر، یک کانکتور دو ردیفه نری با ۴۰ پین در هر ردیف (مجموع ۸۰ پین) و شکل قرارگیری زاویه‌دار (۹۰ درجه) است که برای ایجاد اتصالات الکتریکی بین بردها، ماژول‌ها و قطعات مختلف در مدارهای الکترونیکی استفاده می‌شود. فاصله 2.54 میلی‌متر بین مرکز هر پین تا مرکز پین مجاور، رایج‌ترین گام استاندارد در طراحی بردها و مدارهای الکترونیکی است. این مدل از نوع نری (Male) است و پین‌های آن به پین‌های مادگی یا سوکت‌های ردیفی متصل می‌شوند. آرایش دو ردیفه امکان اتصال همزمان تعداد بیشتری سیگنال را فراهم می‌کند و شکل رایت (Right Angle) نصب افقی روی برد را ممکن می‌سازد. این هدر پین یک کانکتور مناسب برای برد PCB و مدارهای مجتمع است و به‌طور گسترده در پروژه‌های آردوینو، رزبری پای و بردهای توسعه استفاده می‌شود. ⚙️ مشخصات فنی - نوع: پین هدر نری (Male) - تعداد ردیف: 2 - تعداد پین در هر ردیف: 40 - آرایش: 2×40 - فاصله پایه: 2.54 میلی‌متر - شکل: رایت (۹۰ درجه) - جنس پایه‌ها: آلیاژ مس با آبکاری - جنس بدنه: پلاستیک مقاوم حرارتی - نصب: Through-Hole (DIP) - قابلیت برش: بله 📌 کاربردهای رایج - اتصال بردهای الکترونیکی به یکدیگر مانند آردوینو و رزبری پای - اتصال قطعات مختلف به بردها (ماژول‌ها، سنسورها و غیره) - ایجاد اتصالات موقت برای تست و عیب‌یابی مدارها - پایه برای قطعاتی مثل LCD کاراکتری - استفاده در پروژه‌های الکترونیکی و رباتیک - مناسب برای بردهای PCB و مدارهای مجتمع 💡 نکات مهم - قبل از خرید، فاصله پایه (Pitch) را با قطعه مقابل تطبیق دهید. - این هدر را می‌توانید با کاتر یا سیم‌چین به تعداد پین مورد نیاز برش دهید. - برای لحیم‌کاری از دمای مناسب استفاده کنید تا بدنه پلاستیکی آسیب نبیند. - در صورت نیاز به هدر مادگی با همین گام، مدل مادگی را تهیه کنید. 📦 محتویات بسته - ۱ عدد پین هدر 2×40 نری رایت با فاصله پایه 2.54 میلی‌متر -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، سوکت، فیش، پین هدر و کانکتور. از پین هدرهای 1.27mm تا 2.54mm و انواع کانکتورهای JST و USB، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz**
