اطلاعات محصول

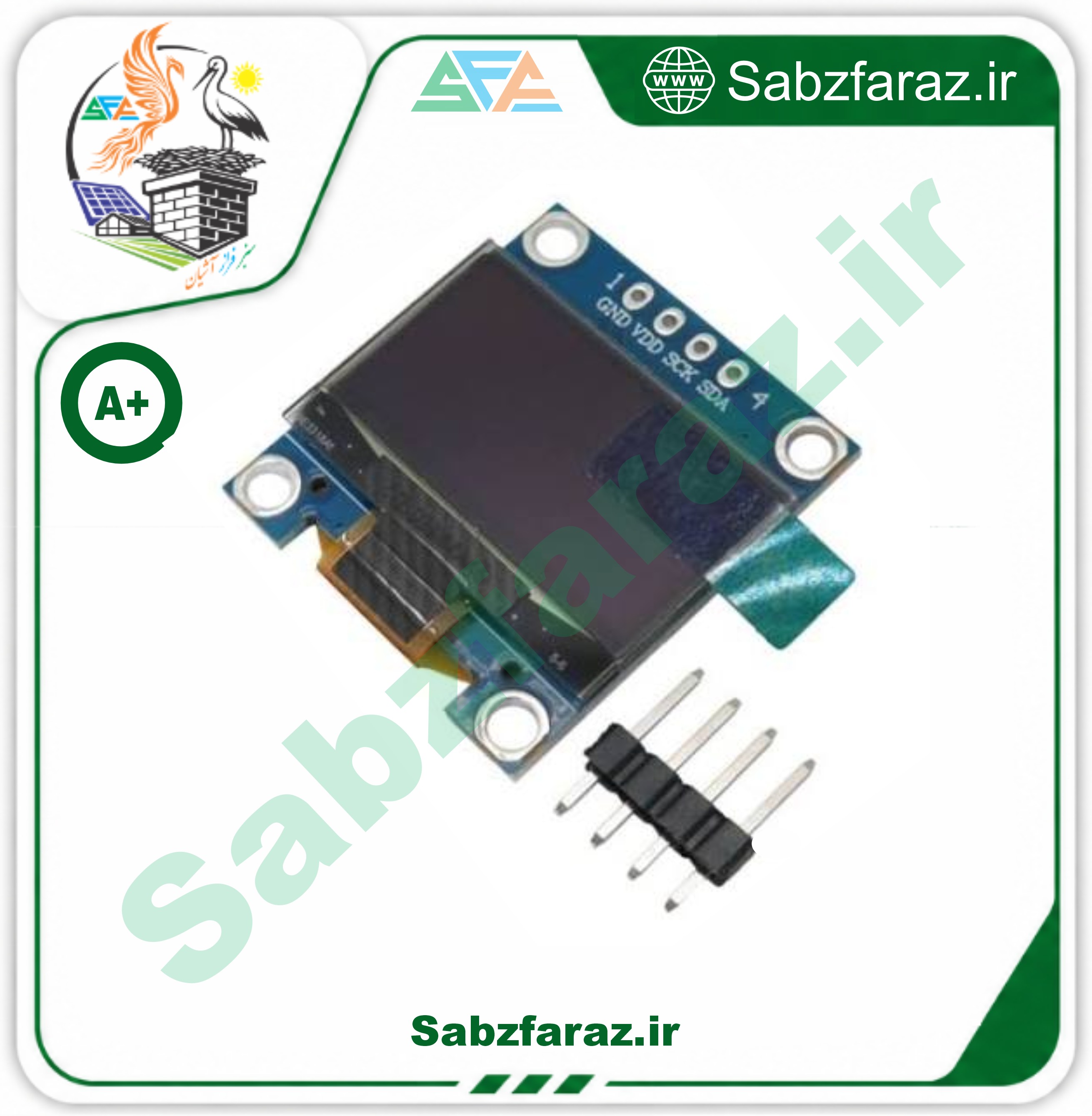

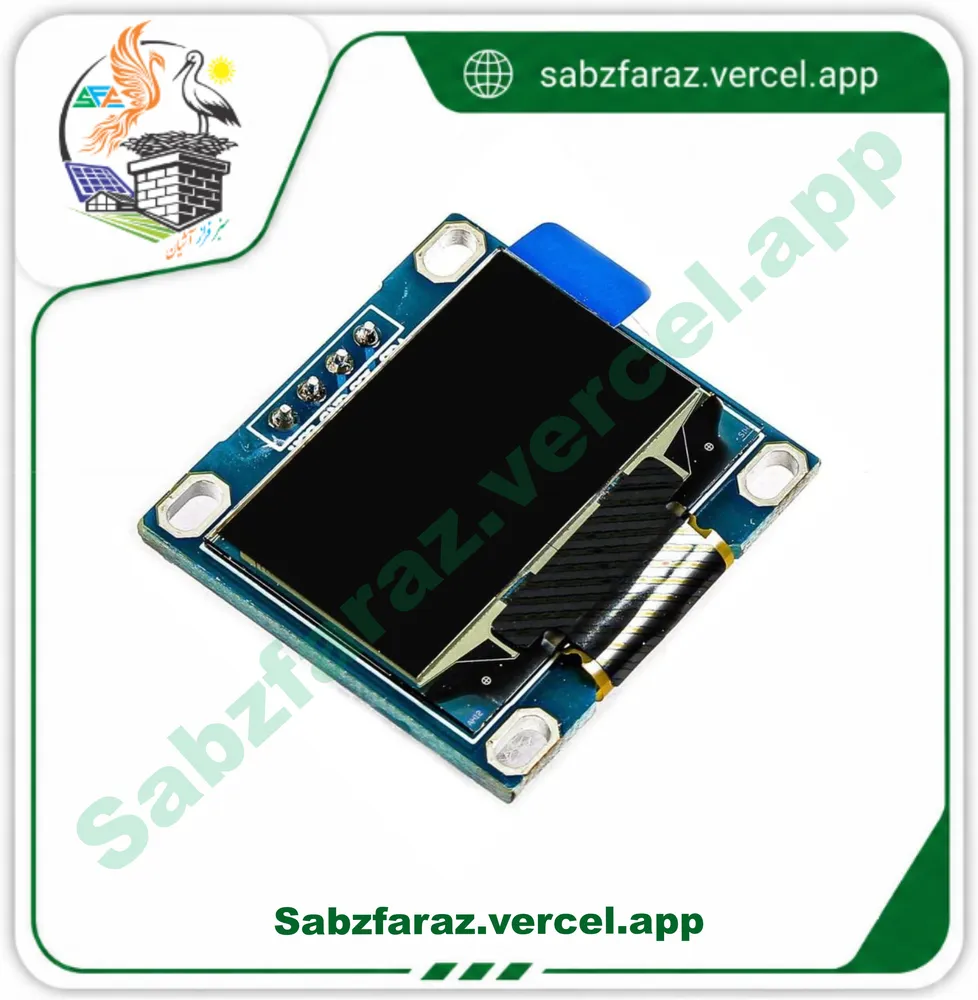

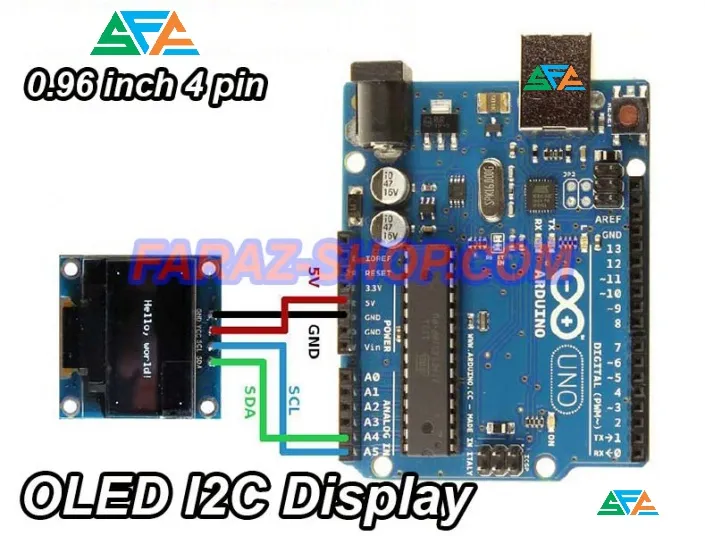

ماژول نمایشگر 0.96 اینچ OLED آبی با رابط I2C و چیپ درایور SSD1306 ---------------------------------------------------------------------- یک نمایشگر کوچک، شفاف و فوق‌العاده کم‌مصرف با نوردهی خودکار. این ماژول OLED 0.96 اینچی با پیکسل‌های آبی روی پس‌زمینه کاملاً مشکی، وضوح ۱۲۸×۶۴ پیکسل را تنها با دو پایه I2C در اختیارتان می‌گذارد. به لطف چیپ درایور SSD1306، بدون نیاز به نور پس‌زمینه، تصاویری با کنتراست بی‌نظیر و زاویه دید نزدیک به ۱۸۰ درجه خلق می‌کند. ایده‌آل برای نمایش اطلاعات در پروژه‌های آردوینو، ESP8266، ESP32، رزبری پای و STM32. 🌟 ویژگی‌های شاخص -------------------------------- - نمایشگر OLED تک‌رنگ (آبی) با اندازه 0.96 اینچ و ابعاد فیزیکی حدود ۲۷×۲۷ میلی‌متر - رزولوشن ۱۲۸×۶۴ پیکسل – فضای کافی برای نمایش ۸ خط متن با فونت ۵×۷ یا چندین خط با فونت بزرگ‌تر - چیپ درایور قدرتمند و بسیار محبوب SSD1306 - رابط ارتباطی I2C (دو سیم) با آدرس پیش‌فرض 0x3C (قابل تغییر به 0x3D) - مصرف جریان بسیار پایین: حدود ۱۰ تا ۲۰ میلی‌آمپر (بسته به تعداد پیکسل‌های روشن) - عدم نیاز به نور پس‌زمینه – هر پیکسل نور خود را تولید می‌کند (خودنورده) - کنتراست استثنایی و زاویه دید کامل (۱۷۵ درجه) بدون افت کیفیت - پشتیبانی از ولتاژ کاری ۳.۳ تا ۵ ولت (تنظیم سطح ولتاژ روی برد) - کتابخانه‌های آماده و بسیار ساده برای Arduino IDE، MicroPython، CircuitPython - پایه‌های VCC، GND، SCL، SDA با ترتیب مشخص و برچسب واضح 📡 رابط ارتباطی و اتصال -------------------------------- - نوع رابط: I2C (همان TWI) - تعداد پایه‌های مورد نیاز: ۴ عدد (VCC، GND، SCL، SDA) - آدرس پیش‌فرض I2C: 0x3C (با لحیم‌کاری یک پل روی برد می‌توان به 0x3D تغییر داد) - اتصال مستقیم به آردوینو: SDA به A4 (یا SDA روی بردهای Uno) و SCL به A5 - اتصال به ESP8266/ESP32: SDA به GPIO21 (پیش‌فرض) و SCL به GPIO22 - سرعت I2C پشتیبانی‌شده: ۱۰۰ کیلوهرتز (حالت استاندارد) تا ۴۰۰ کیلوهرتز (Fast Mode) 🤖 برنامه‌نویسی و راه‌اندازی -------------------------------- راه‌اندازی این ماژول بسیار آسان است. تنها با نصب کتابخانه و چند خط کد، تصاویر، متن و گرافیک نمایش دهید: - کتابخانه‌های پیشنهادی برای Arduino IDE: **Adafruit_SSD1306** + **Adafruit_GFX Library** - کتابخانه قدرتمند **U8g2** (پشتیبانی از انواع فونت‌های بزرگ و کوچک، گرافیک و صفحه‌بندی پیشرفته) - در MicroPython: کتابخانه داخلی `ssd1306` در ESP8266 و ESP32 - در CircuitPython: کتابخانه `adafruit_ssd1306` - امکان نمایش متن فارسی (با فونت‌های bitmap یا کتابخانه‌های جانبی) - پشتیبانی از دستورات رسم، نقطه، خط، دایره، مستطیل و تصویر Bitmap 📌 کاربردهای متداول -------------------------------- - نمایش اطلاعات سنسورها (دما، رطوبت، فاصله، ولتاژ) - ساخت ساعت دیجیتال و کرنومتر - نمایش وضعیت اتصال Wi-Fi و آدرس IP در پروژه‌های IoT - داشبوردهای کوچک اطلاعاتی (وضعیت سیستم، پیام‌ها) - دستگاه‌های اندازه‌گیری پرتابل (PH متر، فشارسنج، ضربان قلب) - پروژه‌های پوشیدنی (به دلیل ابعاد کوچک و مصرف کم) - منوی تنظیمات در دستگاه‌های رومیزی ⚙️ مشخصات فنی کامل -------------------------------- - ابعاد ماژول: ۲۷ × ۲۷ × ۲.۶ میلی‌متر (بدون احتساب هدرها) - ابعاد ناحیه فعال نمایشگر: ۲۱.۷ × ۱۱.۲ میلی‌متر (0.96 اینچ قطر) - رزولوشن: ۱۲۸ (عرض) × ۶۴ (ارتفاع) پیکسل - رنگ پیکسل‌ها: آبی (Blue) – روشن روی پس‌زمینه سیاه خاموش - ولتاژ تغذیه ورودی: ۳.۳ تا ۵ ولت DC (ماژول دارای رگولاتور ۳.۳ ولت داخلی) - جریان مصرفی (معمولی): ~۱۰ میلی‌آمپر (با ۵۰٪ پیکسل روشن) | حداکثر ~۲۰ میلی‌آمپر (تمام صفحه روشن) - دمای کاری: -۳۰ تا +۷۰ درجه سانتی‌گراد - رابط: I2C با پین هدر ۴ پین (VCC, GND, SCL, SDA) - نوع کانکتور: پین هدر نری با گام ۲.۵۴ میلی‌متر (معمولاً ارسال شده با هدر لحیم‌نشده) - آدرس‌دهی I2C: 0x3C (پیش‌فرض) – با بستن جامپر لحیمی روی برد، به 0x3D تغییر می‌کند 📦 محتویات بسته -------------------------------- ۱ عدد ماژول نمایشگر OLED 0.96 اینچ آبی I2C با درایور SSD1306 ۱ ردیف پین هدر ۴ پین نری (جهت لحیم‌کاری توسط کاربر) 💡 نکات مهم -------------------------------- - هنگام اتصال به میکروکنترلر ۵ ولتی (مثل Arduino Uno)، تغذیه ماژول را می‌توانید مستقیماً به ۵ ولت بدهید (به لطف رگولاتور ۳.۳ ولت داخلی). پایه‌های SDA و SCL نیز تحمل ۵ ولت دارند. - اگر از چند ماژول I2C با آدرس یکسان استفاده می‌کنید، می‌توانید با لحیم‌کاری پل روی برد، آدرس را به 0x3D تغییر دهید. - برای اولین تست، حتماً اسکنر I2C اجرا کنید تا از اتصال صحیح و شناسایی آدرس ماژول اطمینان حاصل کنید. - نمایشگرهای OLED در صورت نمایش طولانی‌مدت یک تصویر ثابت با حداکثر روشنایی، ممکن است دچار سوختگی (Burn-in) خفیف شوند. برای جلوگیری، از تغییرات دوره‌ای محتوا یا اسکرین‌سیور استفاده کنید.
